Barras de acoplamiento y extremos

Las barras de acoplamiento y los terminales son elementos clave del sistema de dirección, responsables de transmitir con precisión los movimientos del volante a las ruedas. Su correcto funcionamiento es esencial para la seguridad y el confort de conducción, garantizando la estabilidad y el control del vehículo en cualquier condición de la carretera. En la tienda de repuestos Global Parts encontrarás una amplia selección de repuestos de coche usados, incluyendo barras de acoplamiento y terminales, ideales para marcas como BMW, Audi, Mercedes, Volkswagen, Mini y otras.

Estructura y propósito de las barras de acoplamiento en el sistema de dirección del vehículo

La barra de acoplamiento es un componente mecánico del sistema de dirección que conecta la caja de dirección (cremallera) con la mangueta de la rueda. En la práctica, esto significa que cada movimiento del volante, incluso el más mínimo, se transmite a través del sistema de barras y terminales directamente a las ruedas delanteras. En la construcción típica de un coche de pasajeros, se utilizan dos barras de acoplamiento (izquierda y derecha) terminadas con rótulas, que permiten un movimiento libre durante el giro y el trabajo de la suspensión. Las barras de acoplamiento están diseñadas para soportar cargas muy elevadas. Al tomar una curva, actúan sobre ellas fuerzas laterales que, en los coches de pasajeros, pueden alcanzar hasta varios cientos de kilogramos de presión. Por ello, los fabricantes utilizan acero de alta resistencia y rótulas esféricas que garantizan la fluidez del movimiento. En muchos modelos populares de coches, como el BMW Serie 3 E46 o el BMW Serie 5 E60, el sistema de dirección utiliza barras precisas que trabajan con una caja de dirección de cremallera (rack and pinion). Gracias a esto, el vehículo reacciona al movimiento del volante casi instantáneamente.

¿Qué funciones cumplen las barras de acoplamiento y los terminales?

Las barras de acoplamiento y los terminales desempeñan funciones importantes en el sistema de dirección:

• Transmisión de los movimientos del volante – Las barras y los terminales transmiten el movimiento del volante a las ruedas, permitiendo su giro.
• Estabilización del sistema de dirección – Aseguran la geometría correcta de las ruedas, lo que influye en la estabilidad y precisión de la conducción.
• Amortiguación de fuerzas – Los terminales de las barras absorben parte de los impactos y vibraciones, protegiendo el sistema de dirección contra una carga excesiva.

Diferencias entre la barra interior, el terminal y los elementos colaboradores

Las barras de acoplamiento y los terminales son piezas que trabajan juntas pero cumplen tareas diferentes. La barra interior es el elemento conectado a la caja de dirección, que transmite la fuerza desde la cremallera hacia el lado de la rueda, mientras que el terminal de la barra es un elemento articulado montado en la mangueta, responsable del movimiento en los ángulos variables de trabajo de la suspensión. Desde un punto de vista práctico, también vale la pena comprobar el estado de las piezas de los grupos Cajas de dirección y carcasas y Columnas de dirección, ya que las holguras en estos lugares pueden presentar síntomas similares.

Comparativa de variantes de barras de acoplamiento y terminales

Tipo de elemento	Lugar de montaje	Función principal	Qué comprobar al elegir
Barra interior	Entre la cremallera y el terminal	Transmisión del movimiento desde la caja de dirección	Número OEM, longitud, rosca, forma de fijación a la cremallera

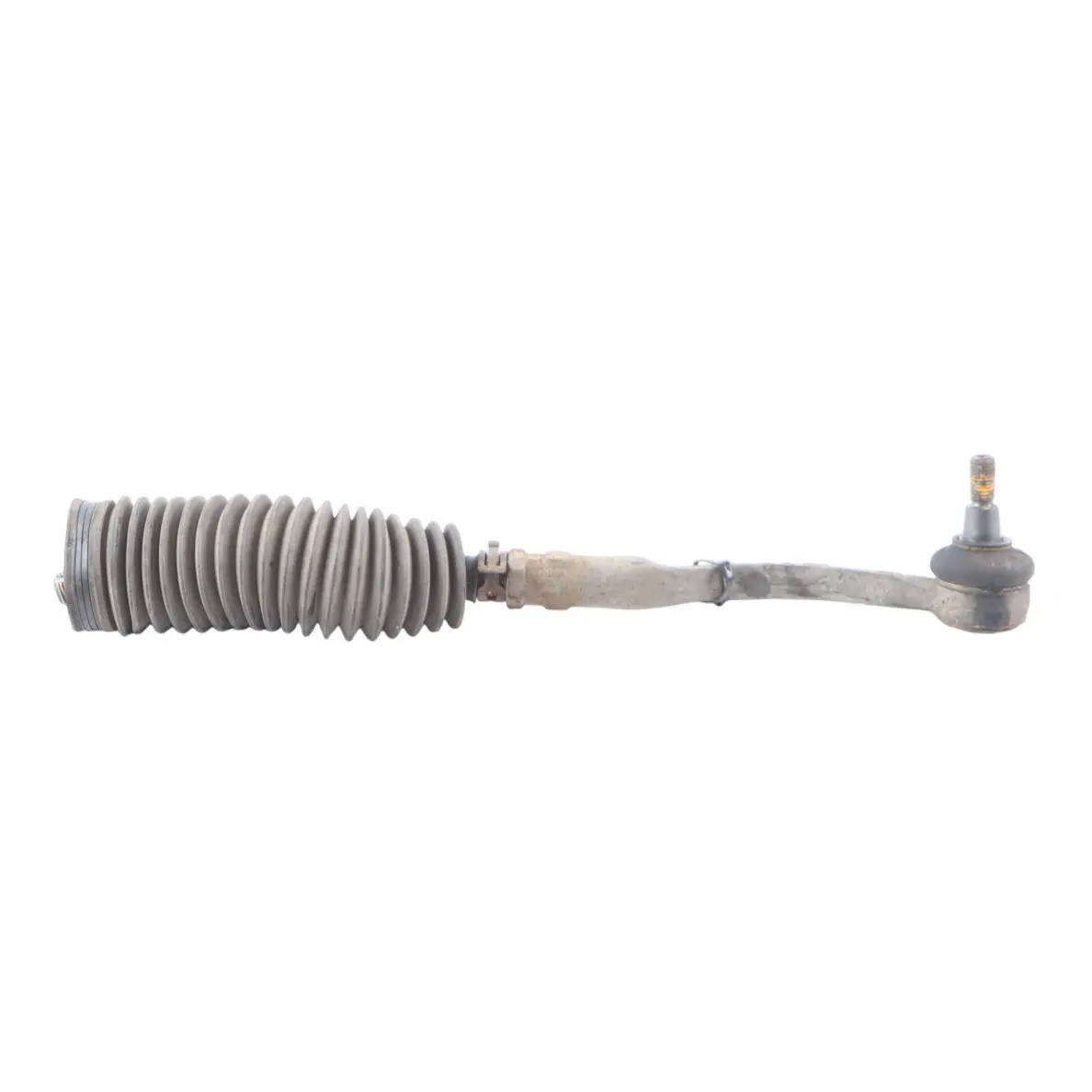

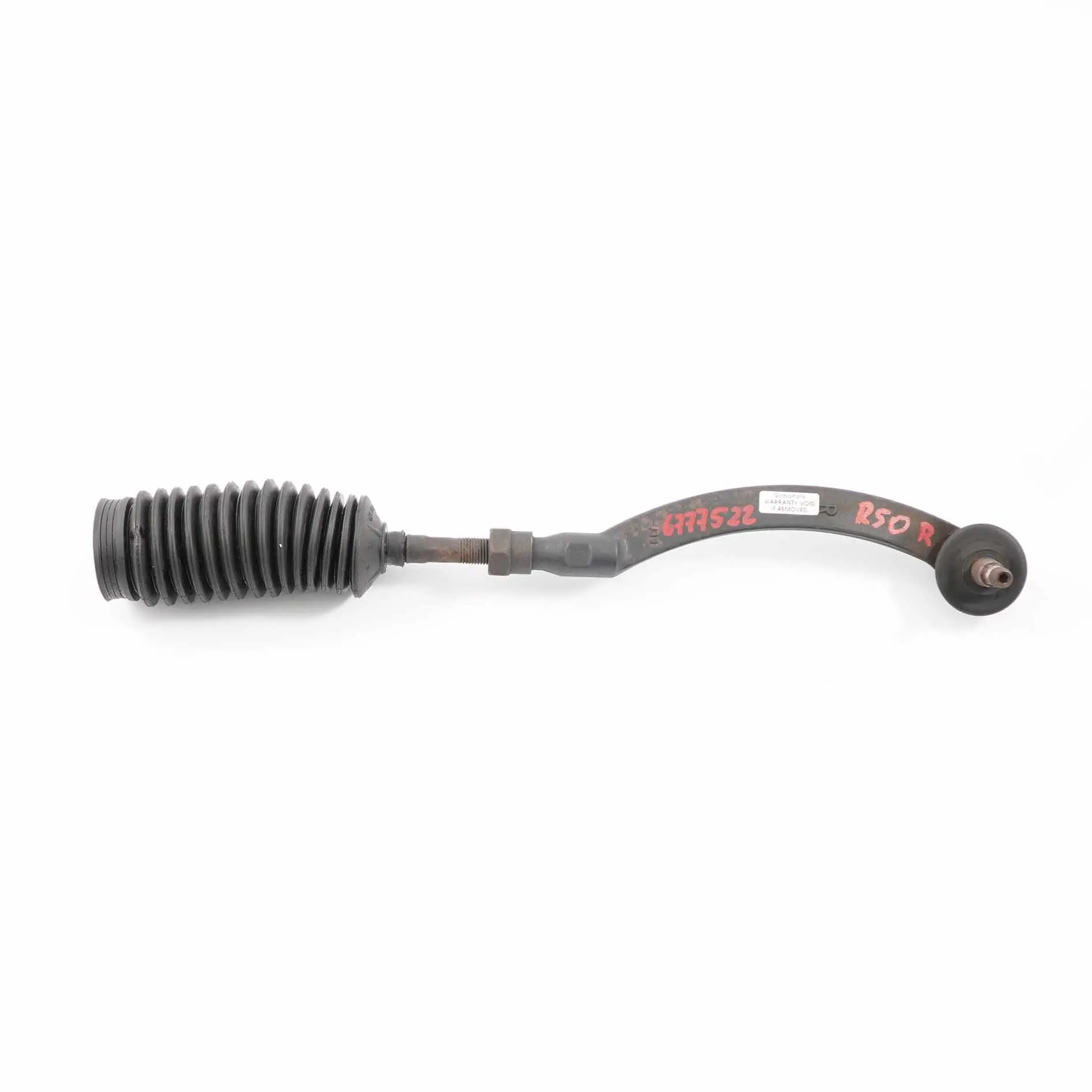

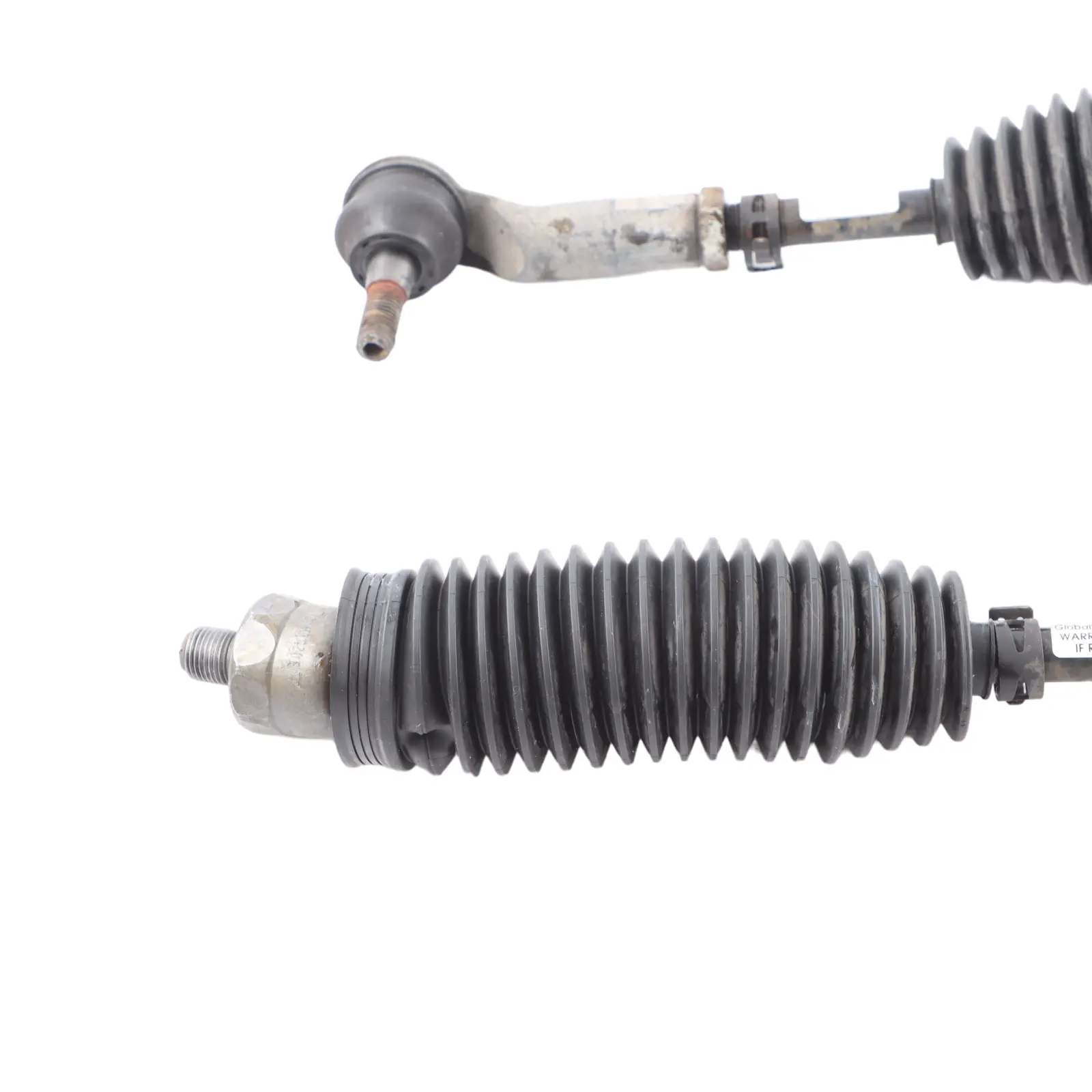

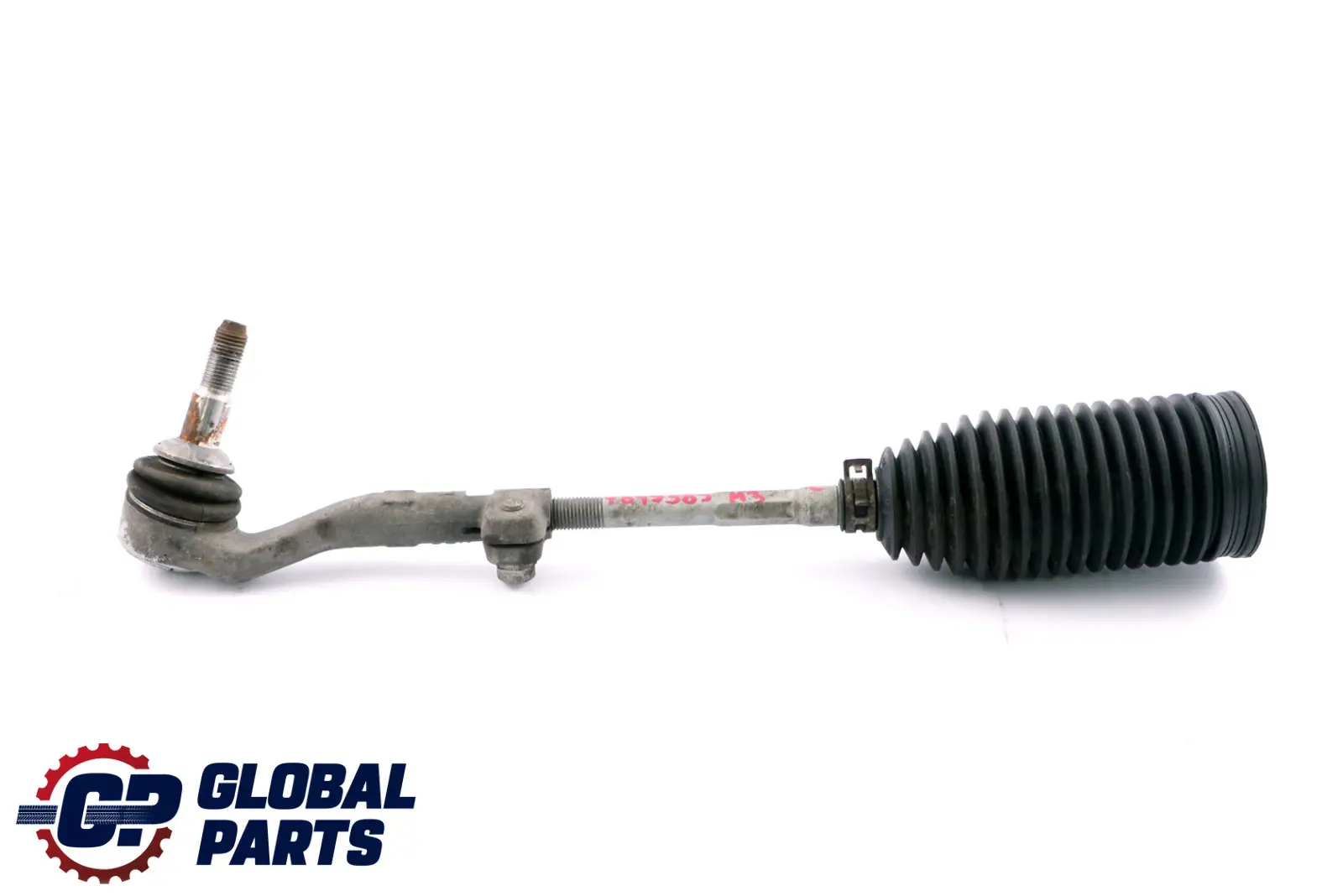

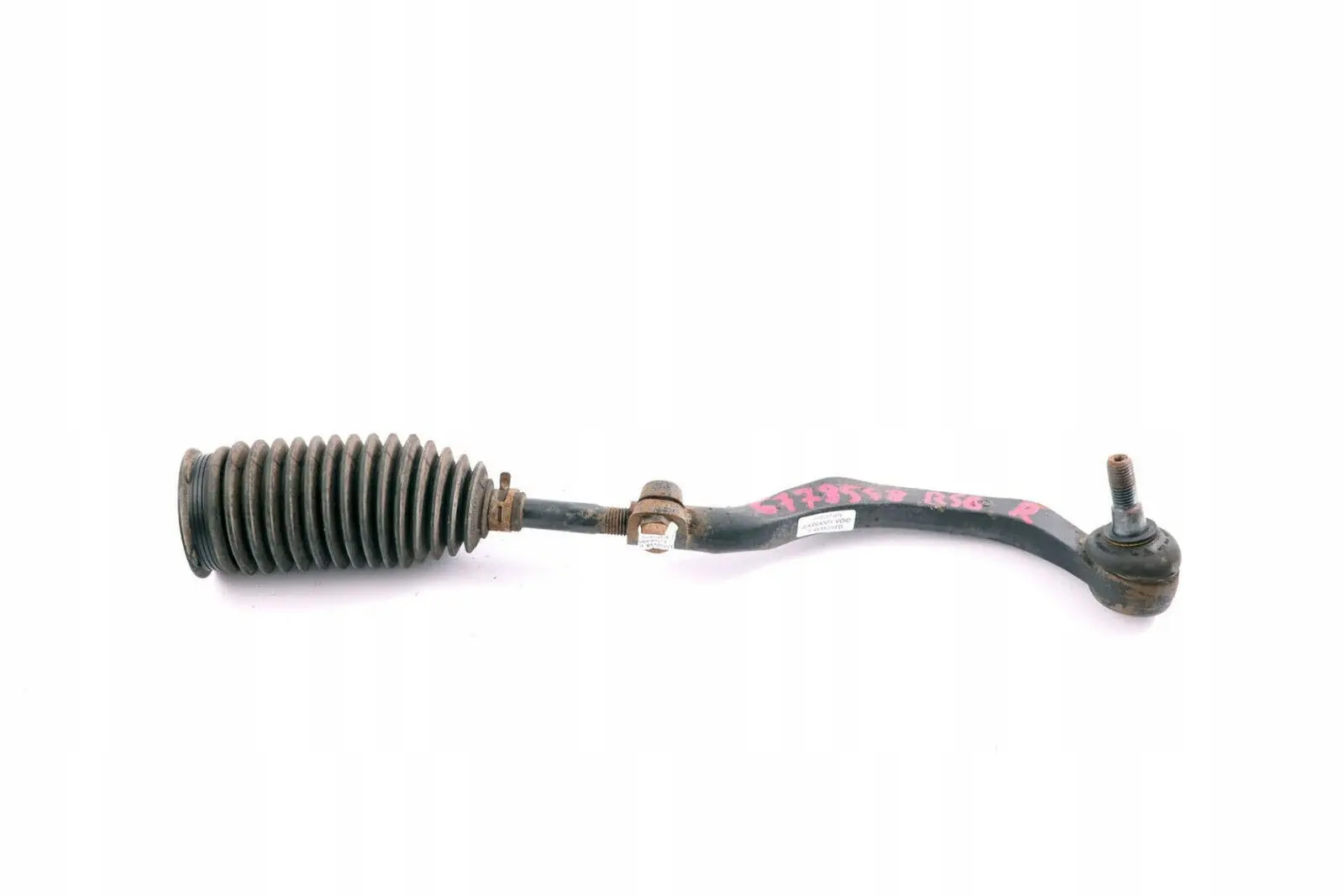

Terminal de barra	En la mangueta de la rueda	Conexión articulada y corrección de convergencia	Lado de montaje, cono del perno, rosca, ubicación en el vehículo

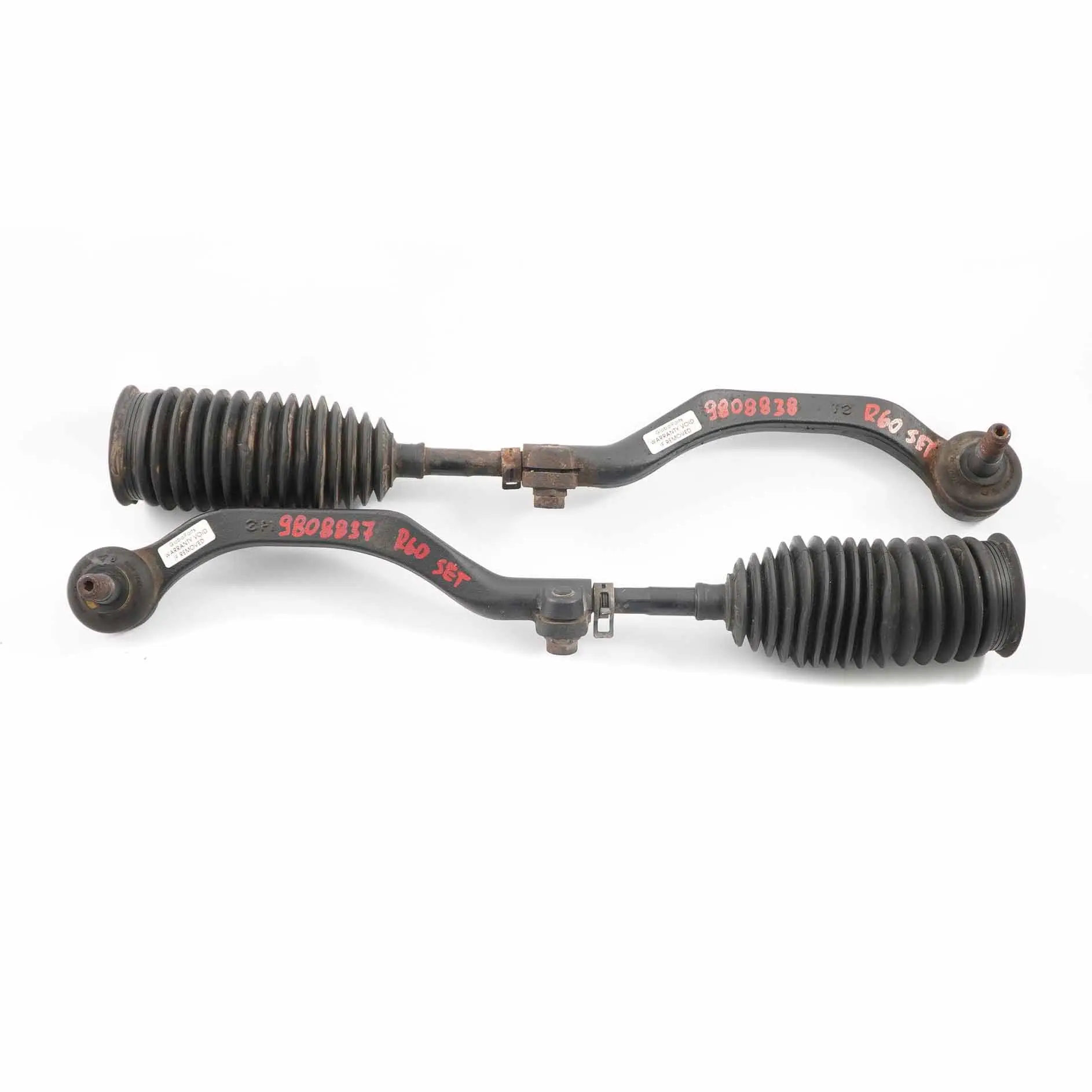

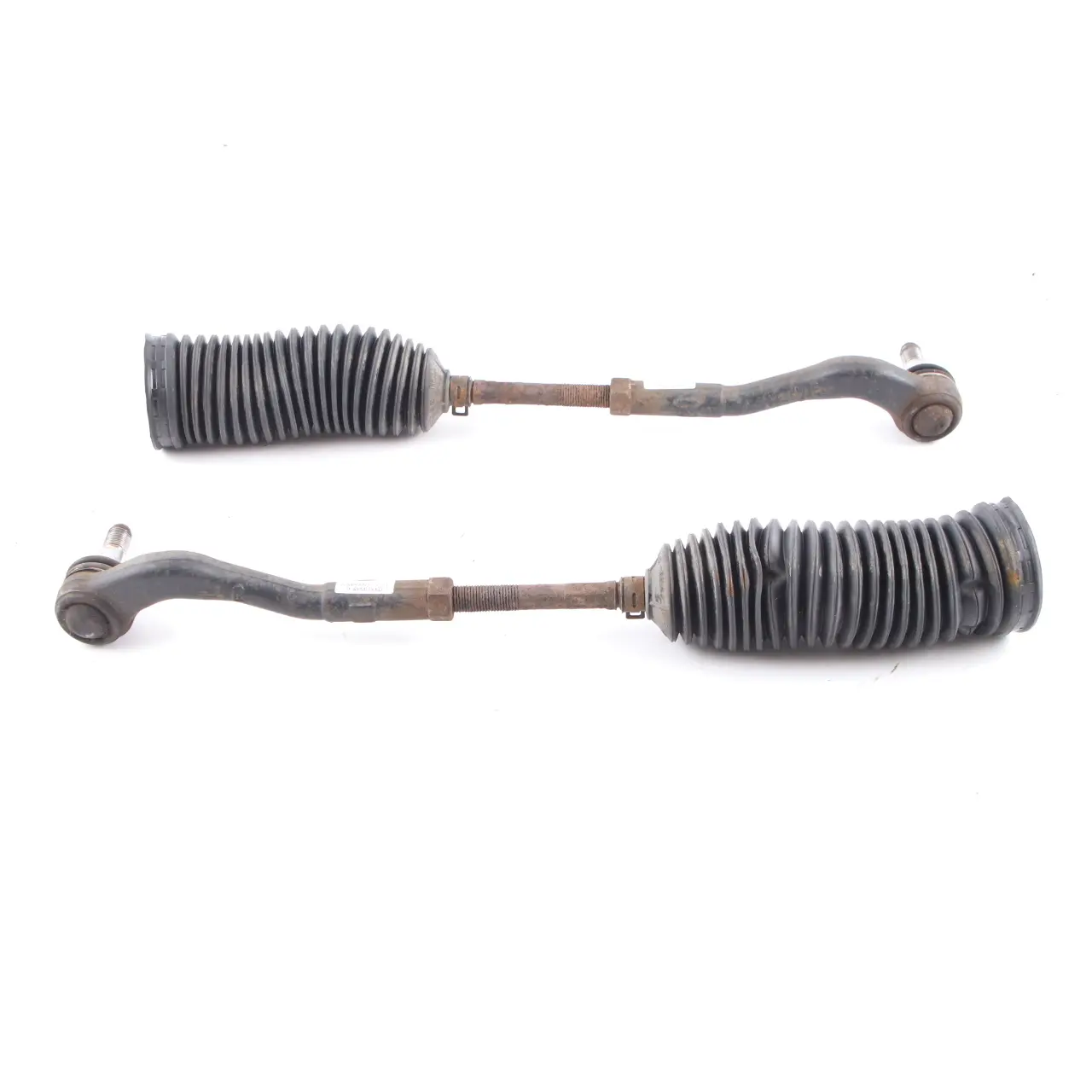

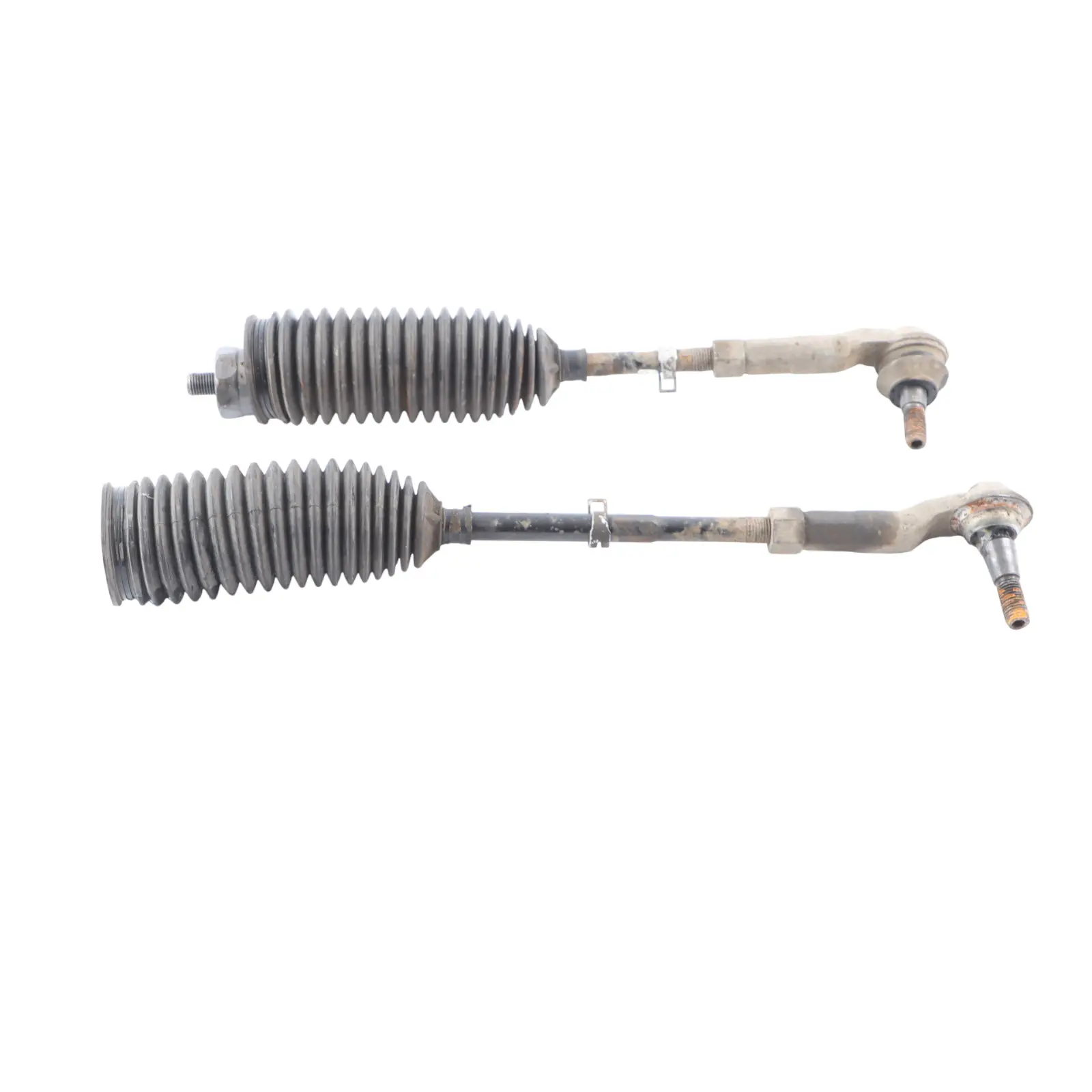

Kit de barra + terminal	Juego para un lado o eje	Facilitar el reemplazo de elementos con un grado de desgaste similar	Compatibilidad con la versión del coche, números sustituibles, rango de ajuste

Estructura de la barra de acoplamiento y elementos colaboradores

Las barras de acoplamiento colaboran con muchos elementos del sistema de suspensión y control del vehículo. Entre los más importantes se encuentran:

• cremallera (caja de dirección)
• mangueta de rueda
• brazos de suspensión
• columna de dirección
• estabilizador de suspensión El ajuste correcto de estos elementos garantiza la geometría de la suspensión adecuada, es decir, el ajuste de ángulos como la convergencia, el ángulo de caída de la rueda o el avance del pivote de dirección. Incluso un pequeño cambio en la convergencia, por ejemplo, 0,2–0,3 grados, puede afectar la estabilidad del vehículo al conducir a mayor velocidad.

¿Por qué vale la pena cuidar las barras de acoplamiento y los terminales?

El desgaste o daño de las barras de acoplamiento y los terminales puede provocar problemas en el sistema de dirección y en la seguridad de conducción. Los síntomas típicos de mal funcionamiento son:

• Holgura en el volante – Puede indicar el desgaste de los terminales de las barras.
• Conducción irregular del vehículo – Las barras dañadas pueden alterar la geometría de la suspensión.
• Ruidos al girar – Los golpes o chasquidos pueden ser señal de daños en las barras o sus terminales.
• Desgaste desigual de los neumáticos – Los problemas con las barras pueden afectar el ajuste incorrecto de las ruedas. En caso de necesitar un reemplazo, en Global Parts encontrarás repuestos de coche usados adecuados que devolverán la funcionalidad completa a tu sistema de dirección.

Síntomas típicos relacionados con el sistema de barras de acoplamiento

Síntoma	Posible causa	Impacto en la conducción del vehículo
Holgura en el volante	Desgaste de las rótulas del terminal de barra	menor precisión de giro
Vibraciones del volante al conducir	cambio de geometría o convergencia	menor confort de conducción
Golpes al girar	holgura en la rótula esférica del terminal	empeoramiento de la estabilidad
Desgaste desigual de los neumáticos	geometría de ruedas incorrecta	mayor resistencia a la rodadura

La inspección regular de los elementos del sistema de dirección permite mantener la precisión de conducción del vehículo y una geometría de suspensión óptima.

Selección de piezas según número OEM, lado de montaje y versión del vehículo

El número OEM es la designación de fábrica de la pieza, que facilita la comparación de compatibilidad con una versión específica del coche. Al elegir una barra o terminal, vale la pena comprobar no solo el número de pieza OEM y los números sustituibles, sino también la ubicación en el vehículo, el lado de montaje y el tipo de rosca. En el caso de piezas como la barra de acoplamiento para Audi A4 B8, es importante comparar la longitud de trabajo, la forma de conexión con la caja de dirección y la compatibilidad con la versión de la suspensión.

¿Cómo elegir las barras de acoplamiento y los terminales adecuados?

Al elegir barras de acoplamiento y terminales, se debe prestar atención a varios aspectos clave:

• Ajuste al modelo del vehículo – Cada sistema de dirección requiere parámetros técnicos adecuados. En la tienda de repuestos Global Parts encontrarás barras de acoplamiento y terminales perfectamente ajustados para BMW, Audi, Mercedes, Volkswagen, Mini y otros.
• Estado técnico – Los elementos usados deben estar libres de holguras, corrosión y daños mecánicos.
• Tipo de barra – Elige los componentes adecuados (por ejemplo, barras centrales, laterales) de acuerdo con la construcción de tu vehículo.

Parámetros técnicos y compatibilidad de las barras de acoplamiento

Al elegir barras de acoplamiento, también son importantes los parámetros técnicos que determinan la compatibilidad de la pieza con un vehículo específico. Entre los más importantes se encuentran:

• longitud de la barra de acoplamiento
• diámetro de la rosca de montaje
• tipo de rótula esférica
• forma de fijación a la cremallera
• rango de ajuste de convergencia En los coches de clase media, la longitud de la barra de acoplamiento suele ser de 30–45 cm, mientras que el diámetro de la rosca del terminal puede ser de 12–16 mm, dependiendo del modelo del vehículo. Gracias a esto, es posible un ajuste preciso de la geometría de las ruedas y adaptar el sistema de dirección a la construcción de la suspensión.

Consejos prácticos de montaje y control de elementos relacionados

El terminal de la barra de acoplamiento es una rótula esférica que permite cambiar el ángulo de trabajo entre la barra y la mangueta durante el giro y la deflexión de la suspensión. Al elegir un elemento como la barra de acoplamiento para BMW E87, es bueno comparar el cono del perno, el tipo de rosca y la posición de los puntos de fijación respecto a la mangueta. Después del montaje, vale la pena comprobar también los elementos de las categorías Brazos de suspensión y rótulas y Manguetas, ya que su desgaste influye en las sensaciones de conducción y el ajuste de la geometría.

¿Por qué vale la pena elegir barras de acoplamiento y terminales usados?

Los repuestos de coche usados, como las Barras de acoplamiento y terminales, son una solución práctica que permite ahorrar manteniendo una alta calidad. Al elegir elementos usados del sistema de dirección, obtienes:

• Menores costes – Las barras y terminales usados son mucho más baratos que los nuevos, pero ofrecen una calidad igualmente alta.
• Ecología – El reciclaje de piezas apoya la protección del medio ambiente y reduce la cantidad de residuos.
• Amplia oferta – En nuestra tienda encontrarás barras de acoplamiento y terminales usados para las marcas de coches más populares.

Economía y disponibilidad de piezas del sistema de dirección

El mercado de repuestos de coche incluye tanto componentes nuevos como elementos usados provenientes del desguace de vehículos. En el caso de modelos de coches populares, como BMW, Audi o Volkswagen, esto permite un ajuste rápido de la pieza a una generación específica del vehículo.

• BMW Serie 3 (E46)
• BMW Serie 5 (E60)
• Audi A3, A4 y A6
• Volkswagen Passat
• Mercedes Clase C y E
• Skoda Octavia Tal compatibilidad permite un ajuste eficiente de los elementos del sistema de dirección al modelo específico del coche y facilita el mantenimiento del vehículo en buenas condiciones técnicas.

¿Cómo cuidar las barras de acoplamiento y los terminales?

Para que las barras de acoplamiento y los terminales funcionen de manera fiable durante mucho tiempo, vale la pena seguir algunas reglas:

• Inspecciones regulares – Comprueba el estado de las barras y terminales durante las revisiones técnicas periódicas.
• Evita conducir por superficies irregulares – Los impactos excesivos pueden acelerar el desgaste de los elementos de dirección.
• Reemplaza las piezas desgastadas a tiempo – Las barras o terminales dañados pueden afectar la seguridad de conducción y causar daños adicionales al sistema. En caso de necesitar un reemplazo, un elemento correctamente elegido permite restaurar la plena eficiencia del sistema de dirección.

Aplicación en diferentes vehículos e importancia de la conformidad técnica

Las barras de acoplamiento se utilizan no solo en coches de pasajeros, sino también en otros vehículos que requieren la transmisión mecánica del movimiento del sistema de control. Si se busca un componente como las barras de acoplamiento para C 360, se debe comparar la forma de fijación, las roscas, la longitud total y la conformidad con la versión del sistema de dirección. Para reparaciones más extensas, también es útil comprobar la oferta del departamento Suspensión, sistema de dirección para elegir las piezas colaboradoras en un solo lugar.

FAQ

Pregunta	Respuesta
¿Cuál es la estructura y el propósito de las barras de acoplamiento y los terminales?	Las barras de acoplamiento y los terminales son elementos del sistema de dirección montados entre la caja de dirección y las manguetas de las ruedas. Un juego típico consta de una barra interior y un terminal con rótula esférica, que juntos transmiten el movimiento del volante a las ruedas. Estas piezas trabajan en el lado izquierdo y derecho del vehículo, y su construcción debe corresponder a la estructura del modelo específico del coche.
¿Para qué sirven las barras de acoplamiento y los terminales?	Las barras de acoplamiento y los terminales sirven para transmitir el movimiento desde la caja de dirección a las manguetas y para mantener la geometría de conducción correcta. Su tarea es garantizar una reacción precisa de las ruedas al giro del volante y un trabajo estable de la suspensión al conducir sobre irregularidades. El desgaste de estos elementos puede causar holguras, golpes y un menor control sobre la trayectoria de conducción.
¿Qué papel desempeña el terminal de la barra de acoplamiento?	El terminal de la barra de acoplamiento es un elemento articulado montado en la mangueta de la rueda. Sirve para conectar la barra con el sistema de la rueda de tal manera que sea posible cambiar el ángulo de trabajo durante el giro y el movimiento de la suspensión. Además de la conexión en sí, también influye en la posibilidad de ajustar la convergencia y en la precisión de la reacción del sistema de dirección.
¿Cómo elegir una barra de acoplamiento o un terminal para un coche específico?	Lo mejor es comparar el número de pieza OEM, los números sustituibles, el lado de montaje y la ubicación en el vehículo. También vale la pena comprobar la versión del motor, el tipo de suspensión y el tipo de caja de dirección, ya que estas diferencias influyen en la compatibilidad de la pieza.
¿Qué síntomas indican el desgaste de las barras de acoplamiento o los terminales?	Los síntomas más comunes son holgura en el volante, golpes al girar, conducción inestable y desgaste desigual de los neumáticos. En la práctica, también vale la pena prestar atención a las vibraciones del volante y a la necesidad de realizar correcciones frecuentes en la trayectoria de conducción.
¿Qué comprobar después del montaje de elementos nuevos o usados del sistema de dirección?	Después del montaje, se debe controlar la convergencia y la geometría general de las ruedas, ya que incluso una pieza correctamente elegida puede requerir un ajuste de configuración. Una buena práctica es también comprobar el estado de las manguetas, los brazos de suspensión, la caja de dirección y los guardapolvos de las rótulas.

Resumen: barras de acoplamiento y terminales en la tienda de repuestos Global Parts

Las barras de acoplamiento y los terminales son responsables de transmitir con precisión el movimiento del volante a las ruedas, por lo que su elección correcta es importante para la estabilidad, la geometría y el confort de conducción. En la oferta de Global Parts hay piezas usadas disponibles para muchos modelos, incluyendo marcas como BMW, Mercedes, Mini y otras, teniendo en cuenta datos como el número OEM, números sustituibles, estado y ubicación en el vehículo. Te invitamos a contactarnos – ¡estamos aquí para ayudarte! Para más información y curiosidades, te invitamos también a visitar nuestro blog de automoción.
